 Gevind på skruer og møtrikker m.v.

For alle os, der restaurerer Citroëner fra 60'erne og 70'erne er den ændring, der skete med gevind og nøglevidder omkring 1970 et noget miskendt fænomen.

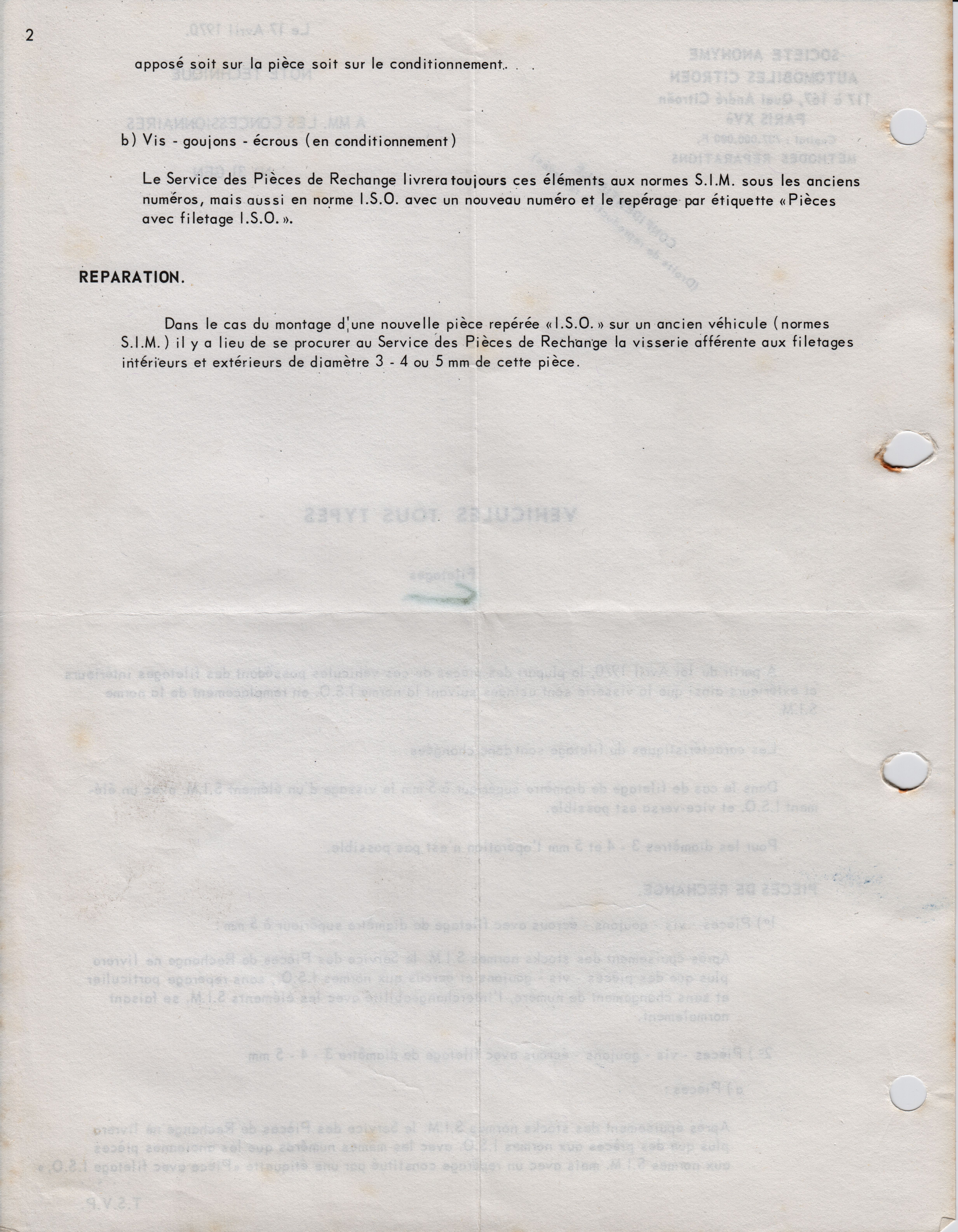

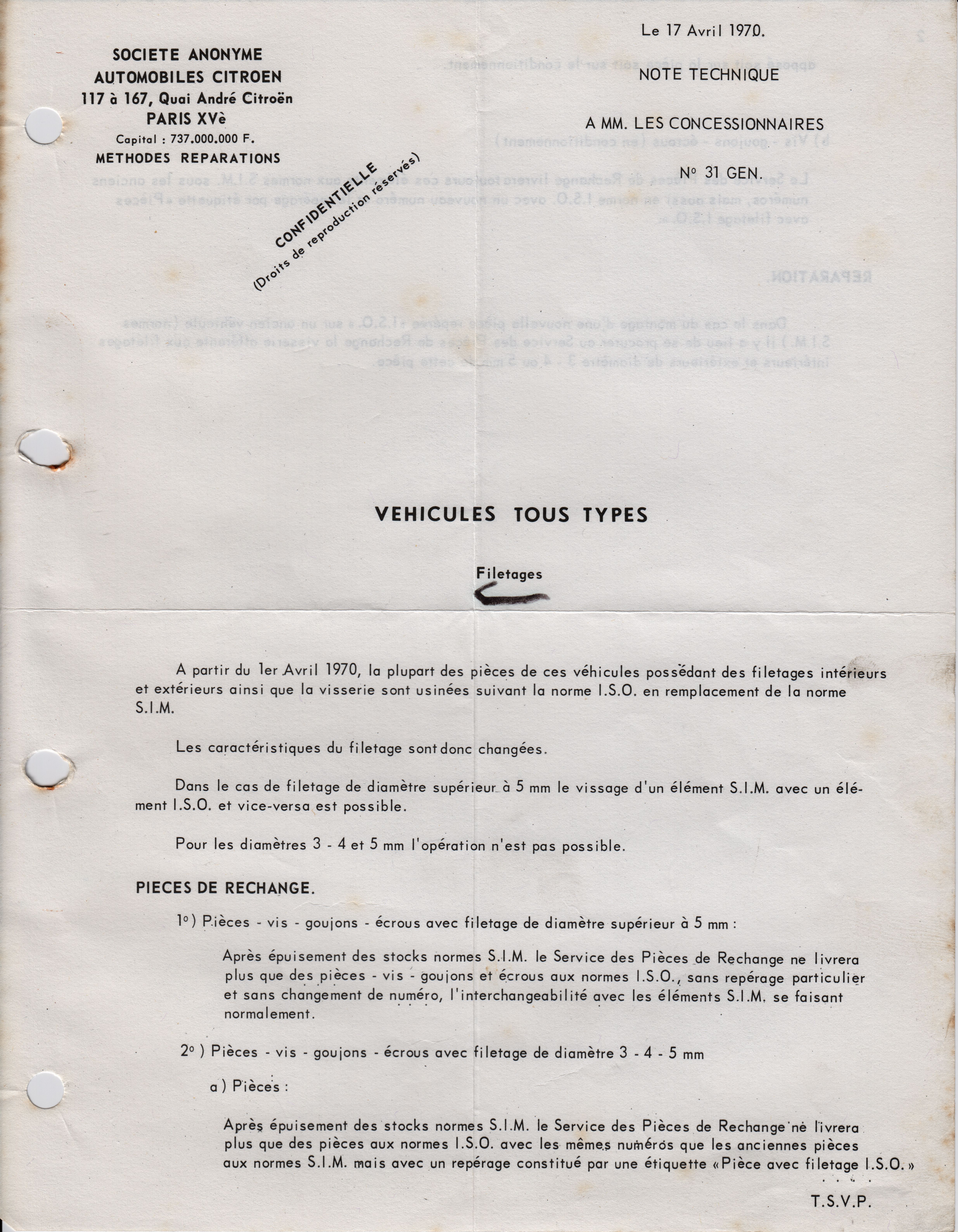

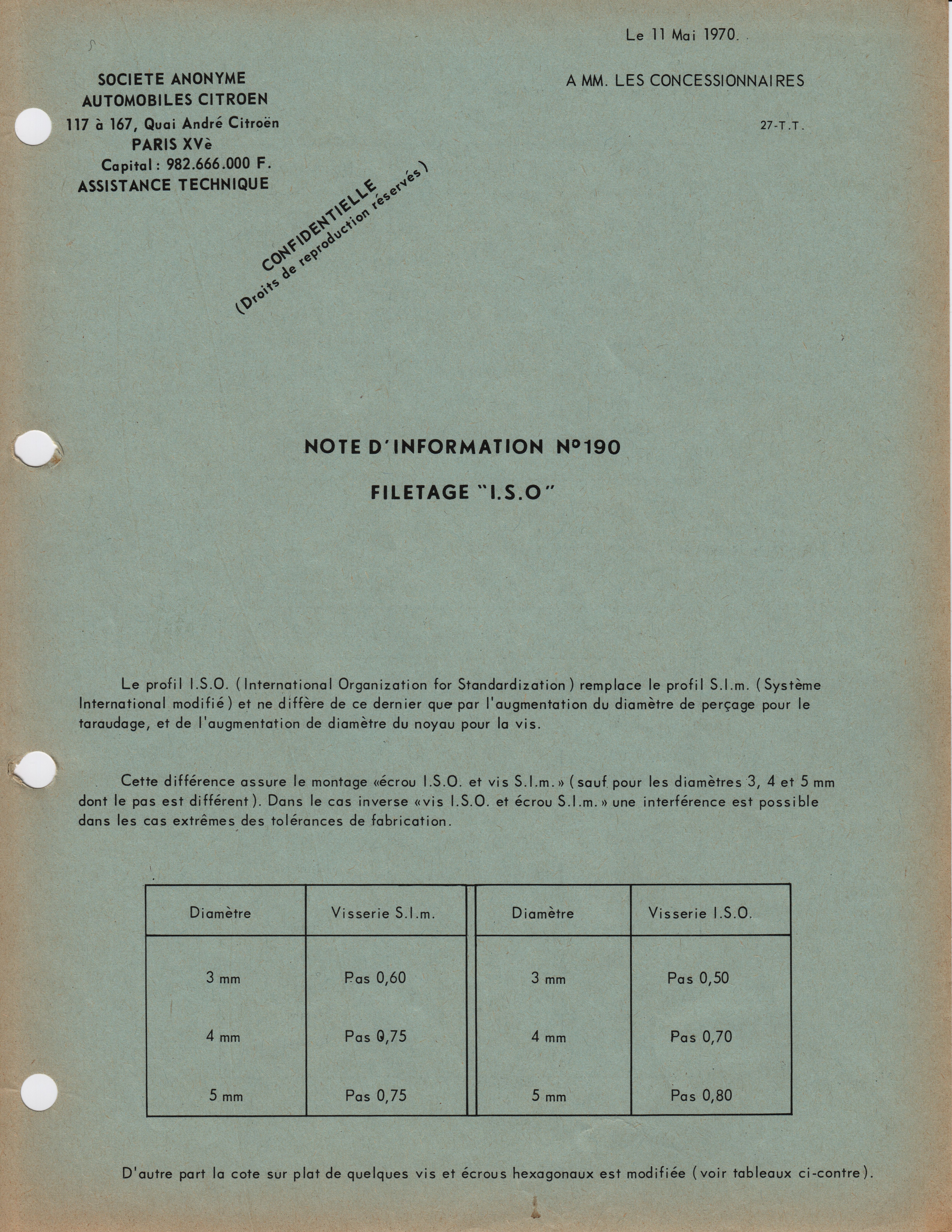

Ifølge et fransk cirkulære til forhandlerne fra Citroën-fabrikkerne fra den 11. maj 1970 brugte man før den tid en (essentielt set) fransk norm for gevind, der hed SIM (Système International modifié). Denne blev erstattet af den nu brugte ISO (International Standardization Organization) norm.

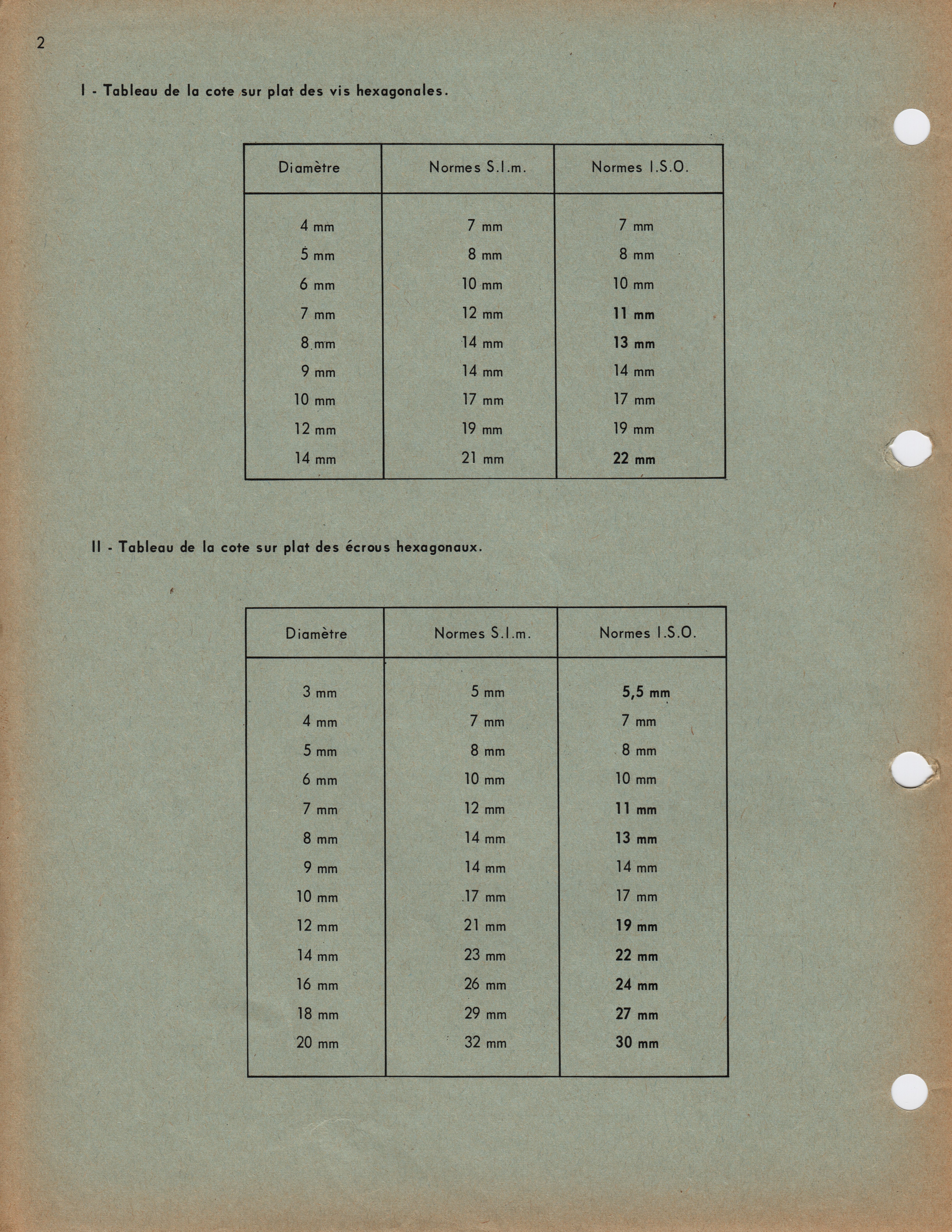

I tabellen herunder kan man se de to normer.

DiameterSIMISO
StigningNøgleviddeStigningNøglevidde
SkruerMøtrikkerSkruerMøtrikker
3mm0,60mm5mm0,50mm5,5mm
4mm0,75mm7mm7mm0,70mm7mm7mm
5mm0,75mm8mm8mm0,80mm8mm8mm
6mm10mm10mm10mm10mm
7mm12mm12mm11mm11mm
8mm14mm14mm13mm13mm
9mm14mm14mm14mm14mm
10mm17mm17mm17mm17mm
12mm19mm21mm19mm19mm
14mm21mm23mm22mm22mm
16mm26mm24mm
18mm29mm27mm
20mm32mm30mm


ISO-normen er her gengivet efter det omtalte cirkulære, men man ser ofte afvigelser i praksis, f.eks. har 10mm skruer og møtrikker ofte 16mm nøglevidde i stedet for 17mm, som de burde have ifølge tabellen.

Man tænker ofte ikke over det, men man kan f.eks. opleve disse forskelle hvis man bruger nye skruer til at fastgøre trekantstykkerne over forskærmene på 2CV eller en underfront på en D-model. De nye skruer går underlig stramt fordi stigningen er anderledes.
